氨基修飾聚醚醚酮表面及其成骨細胞相容性

本文首先采用硼氫化鈉將聚醚醚酮表面的羰基還原為羥基，獲得羥基化預處理的PEEK棒，再用3- 氨基丙基三乙氧基硅烷與其進行反應，將氨基(—NH2) 引入至PEEK 表面以改善其細胞相容性。用X 射線光電子能譜和力學性能測試對表面化學處理的PEEK 進行表征，同時，用MC3T3–E1 成骨細胞評價表面氨基修飾的PEEK 的細胞相容性。結果表明，硼氫化鈉成功地將PEEK 表面的羰基還原為羥基，—NH2 成功地引入至PEEK 表面;表面化學處理前后PEEK板棒的拉伸及彎曲強度未發生明顯變化;和未修飾的PEEK 表面相比，—NH2 修飾的PEEK 表面能顯著促進成骨細胞的粘附、鋪展及增殖。

1.研究目的

PEEK 是由苯環通過酮鍵和醚鍵在對位連接而成，其共振穩定的化學結構使軌道電子離域于整條分子鏈之中，因而PEEK 具有極強的化學穩定性。有研究表明：在材料表面引入某些化學基團{如羧基(—COOH)、羥基(—OH)、氨基(—NH2)、磺酸基(—SO3H)等} 可促進細胞的粘附、鋪展與增殖。在這些基團中，—NH2修飾的表面更能刺激細胞成骨分化，因而，本文利用末端帶氨基的硅烷偶聯劑與PEEK上被還原后生成的羥基反應，以期在PEEK表面引入—NH2，改善其表面的細胞相容性。

2

        在干燥的帶有回流冷凝裝置的圓底燒瓶中加入體積濃度為5% 的APTES 無水甲苯溶液。將P–PEEK–OH24 試樣浸入溶液中，60℃氮氣保護下反應16 h (反應過程如圖1所示)，然后依次用甲苯、甲醇、蒸餾水分別超聲清洗20 min。110℃真空干燥0.5 h 后保存于干燥器中備用。表面氨基修飾的PEEK，標記為PEEK–NH2。

3.實驗結果

3.1PEEK表面羥基化預處理分析

各PEEK 試樣表面不同元素的相對含量及O／C 比率

 P–PEEK–OH24 和P–PEEK–OH48 表面的XPS 全譜圖(未列出) 類似于P–PEEK。表1 為PEEK 表面各元素相對含量的變化情況。由圖2 和表1 可以看出，PEEK 表面羰基被還原后，其表面的元素種類沒有變化，但各元素相對含量卻不同，說明表面化學環境發生了變化。

P–PEEK 和P–PEEK–OH24 在287.2 eV 處有C=O 峰，且P–PEEK 的C=O 峰面積明顯比P–PEEK–OH24 的大，說明后者的C=O相對含量比前者低(表2) ;在P–PEEK–OH48 的C1s 譜圖中，287.2 eV 處的峰完全消失，說明在XPS檢測的深度范圍內(0～10 nm)，不存在C=O。這是因為隨反應的進行，PEEK 表面的C=O 逐步被還原，當反應時間達到48 h 實，C=O 完全被還原。O1s譜圖同樣證實了這一結論，O1 s 譜圖中位于531.5 eV 處的峰歸屬于P–PEEK 和P–PEEK–OH24表面的O=C，前者在此處的峰面積比后者的大，同實在532.2 eV 處出現一個新的O—H 峰;當反應時間為48 h 實，P–PEEK–OH48 的O1s 譜圖中O=C峰完全消失，這說明O=C 組分隨反應進行逐漸被還原，相對含量逐漸降低( 表2)，最終XPS 檢測深度范圍內的O=C 完全被還原為O—H。

 成功地引入至PEEK 表面，圖5說明PEEK 表面形成的硅烷化膜的厚度在XPS 的檢測深度范圍內，也間接說明PEEK 表面的化學狀態發生了變化。

3.3體外細胞相容性評價

       P–PEEK 試樣的光學密度值比PEEK–NH2 試樣低(P<0.05)，說明與P–PEEK 相比，PEEK–NH2 具有較好的成骨細胞粘附能力。

   可以看出，未改性的PEEK 表面細胞數目較少，形狀為球形，伸出的偽足也較少( 圖8a) ;PEEK–NH2 表面細胞數目增多，大多呈扁平形貌，鋪展?fàn)顩r較好，伸出的偽足也較多( 圖8b)。這說明—NH2 對成骨細胞的粘附與鋪展均起到了非常有利的作用，這為后續成骨細胞的增殖提供了良好的條件。

4.結論

        采用NaBH4 成功地將PEEK 表面的羰基還原為羥基;用APTES 與羥基化預處理的PEEK反應，成功的將—NH2 引入至PEEK 表面。

        力學性能測試結果表明表面化學修飾未影響PEEK 的優異力學性能。體外細胞相容性實驗結果顯示—NH2 顯著改善了PEEK 表面成骨細胞MC3T3–E1 的粘附、鋪展與增殖。

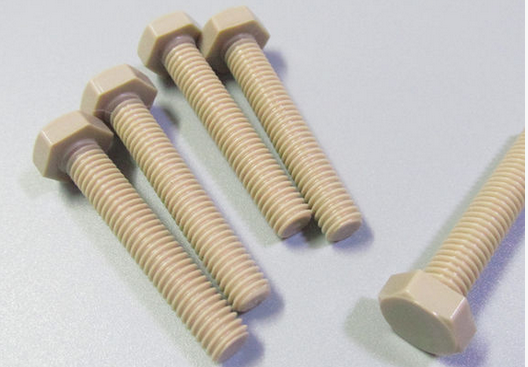

常州別克機械制造有限公司專注于、聚醚醚酮（PEEK），PI,PPS,PAI等特種工程塑料制品的生產加工。PEEK制品由于其具有耐高溫、自潤滑、耐磨損、高強度、耐腐蝕等優異的綜合性能，而被廣泛使用在分析儀器行業，電子半導體工業，汽車行業，食品包裝機械工業，紡織印染機械等各行各業。本公司在特種工程塑料產品加工和制造方面積累了豐富的經驗，包括產品注塑，車銑加工，精雕機加工等。本公司除了PEEK螺絲，PEEK棒，PEEK板，PEEK接頭，PEEK齒輪等行業的標準件之外，還可以根據客戶的需求（提供樣品或者圖紙）定制加工，真誠希望和您合作。
